Datos: Modelo: BX1930N
Cod. Mod: LS19PUUKFCZB
Tipo: PU19WS
Placa Logica: WO:5416340 / BX1930N - Main 399
IC: Samsung Magiccolor SE959LMH-LF
No se como explicar la falla en este monitor Led, es como si se viera a baja resolución (16 colores)
Ver imagenes:

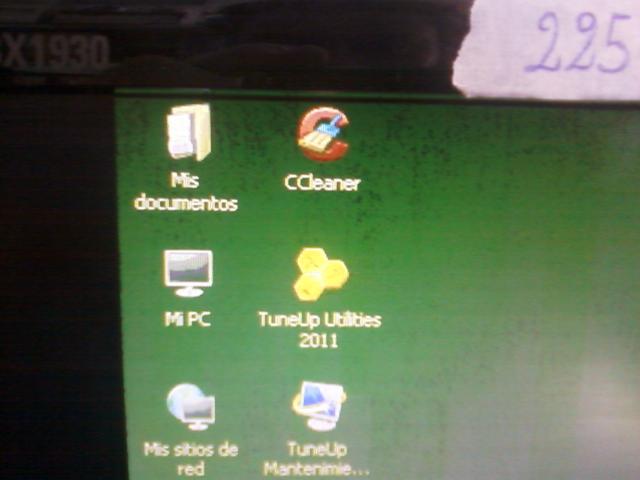

- Image2.jpg (24.39 KiB) Visto 1640 veces

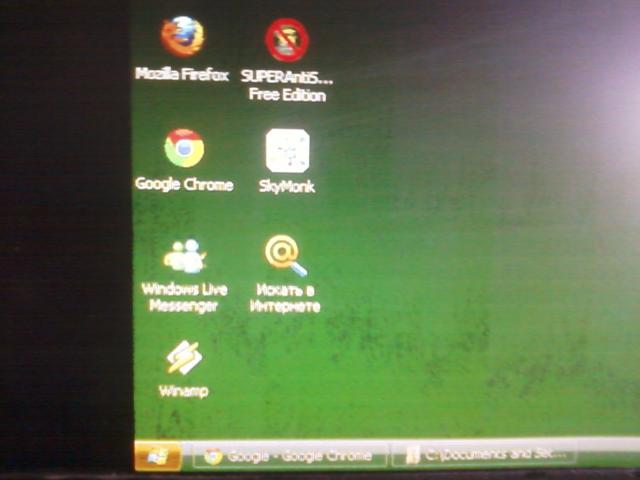

- Image3.jpg (25.62 KiB) Visto 1640 veces
Esta se tendria que ver asi:
Y se ve asi:

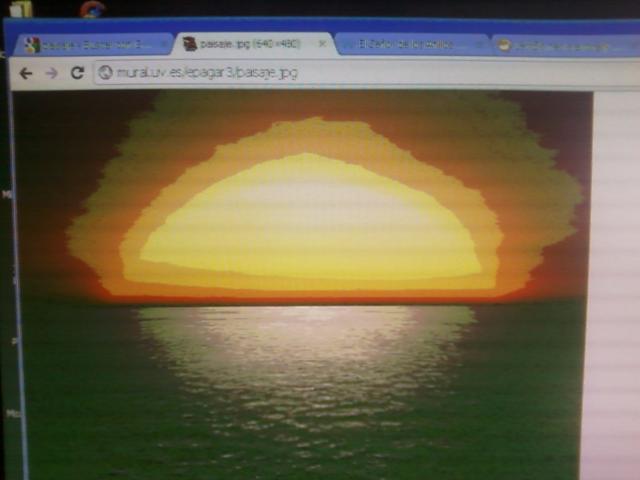

- Image4.jpg (25.77 KiB) Visto 1640 veces
-
Leonel Pedron
- Webmaster
- Mensajes: 554
- Registrado: Vie Oct 30, 2009 11:14 am
- Ubicación: Parana - Entre Rios
-
Contactar:
Mensaje
por Leonel Pedron » Vie Jun 22, 2012 8:51 am
Sin mucho para realizar o medir, salvo descubrir que a los led le llegan algo asi como 23V.
Como última prueba procedi a Resoldar el integrado principal SMD (unico).
IC: Samsung Magiccolor SE959LMH-LF
Con ayuda de Flux (Resina liquida), mas la estación de soldadura. le inyecte aire caliente y presione al centro del ic.
Lo tengo probando desde ayer.
Se soluciono el problema.
