Serie Dorada SD-2030 instalacion fuente universal

[riemvi]

hola amigos quiero ponerle una fuente universal a este tele....
La fuente universal tiene los siguientes pines de instalacion: GND , 110 v, 25 v, 16 v y 5 v.
Lo que nose a que pin corresponde cada uno para porselo a al chasis,obviamente sacando el trasformador de la fuente original..si me pueden dar una mano se los agradeceria..

[Grana]

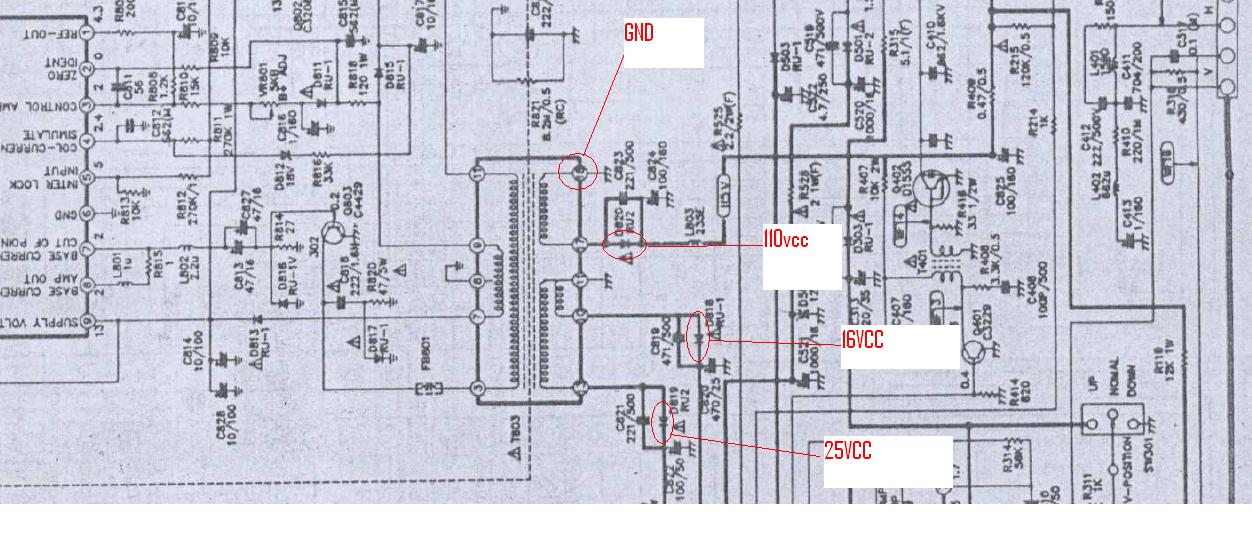

Hola,si se trata del chasis MC-14A o k,se puede adaptar tranquilamente la fuente,descanectando obviamente el transformador y poner los cables siempre despues del diodo,.te paso lo que dibuje.Espero que te sirva

[riemvi]

Muchas gracias grana.. una pregunta los diodos no hayque sacarlos osi? y el pin de los 5vcc donde lo pongo?

[Grana]

Hola,los 5v si el trafo de stan by funciona no necesitas conectarlo,los diodos si queres lo podes levantar,pero al desvincular el chooper no nesecitas sacarlos,hace las conecciones que te dije y comenta

[riemvi]

GRana conecte como me digiste pero no enciende, la luz de stand by prende pero la fuente empieza a hacer un chillido y se recalienta la resistencia r409.. porque sera??
