necesito probador de diodos zener y algo mas
Publicado: Jue Mar 20, 2014 9:56 pm
por meliton23
quiero fabricarme un probador de diodos zener y algo mas
necesito el diagrama i mas
Re: necesito probador de diodos zener y algo mas
Publicado: Vie Mar 21, 2014 3:34 am
por MarcosFigueroa
Hola meliton23,,,,,atendiendo a su solicitud,"Probador de Diodos Zener"
para mañana le diseñare algo que cumpla con el propòsito,estimo que
valores entre 5 y 24 Voltios("Zeners en prueba")seran suficientes
para los rangos del probador.
Sera algo sencillo pero muy efectivo.
Hasta mañana,,,Saludos
Re: necesito probador de diodos zener y algo mas
Publicado: Dom Mar 23, 2014 10:02 pm
por MarcosFigueroa

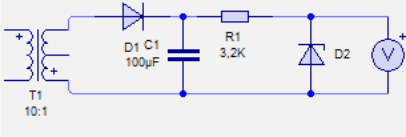

Por acà el esquema de un"probador de Diodos Zeners",muy sencillo
pero tambièn Muy Efectivo.
El transformador de fuerza puede ser cualquiera entre 12 y 24VAC,dependiendo
hasta donde nos interesa conocer valores de zener,la opciòn 24V nos dara mas rango
para la mediciòn.
Podemos sustituir el trafo por una fuente DC Variable o fija,,para el caso es lo mismo
En el esquema D2 es el elemento Zener a probar,,lo demas creo que no requiere mayor explicaciòn
Suerte
- Zener Tester.png (11.78 KiB) Visto 2740 veces
