Estación de soldar Full Energy 908 (informe tecnico)

Mensaje por Fernando Giachero » Mié Ago 18, 2010 7:49 pm

Va informe de la estación de soldar Full Energy 908.(Primera parte)-

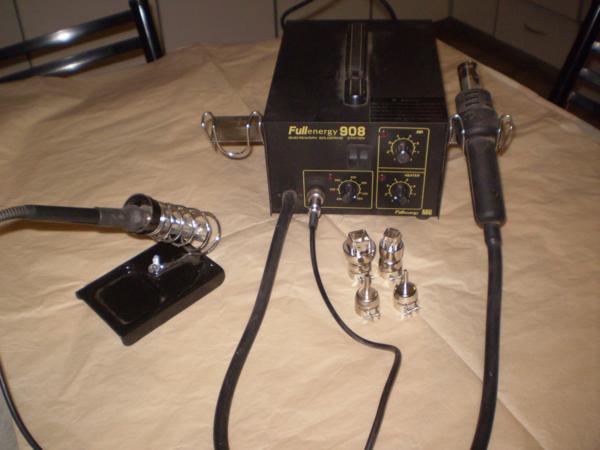

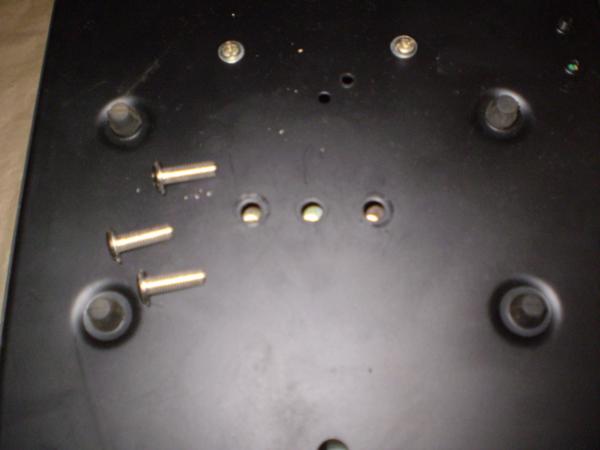

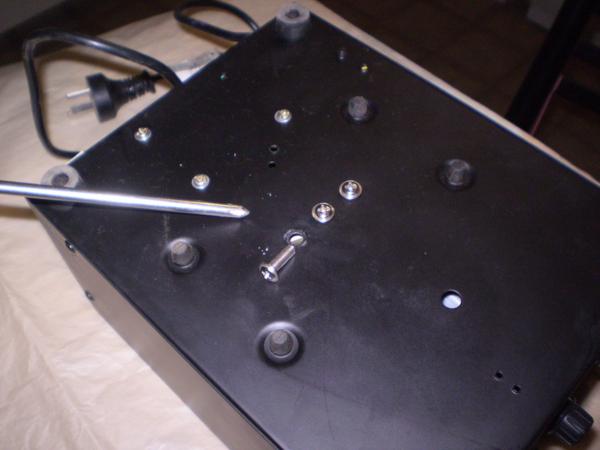

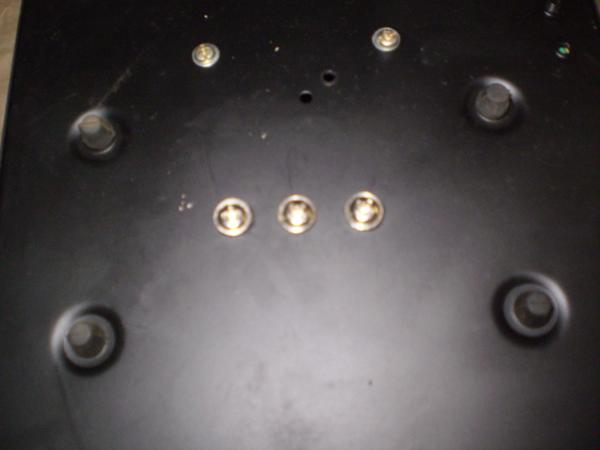

Como primer medida y antes de enchufar la estación, debemos extraer los tornillos de anclaje de la bomba de aire, para eso debemos dar vuelta la estación:

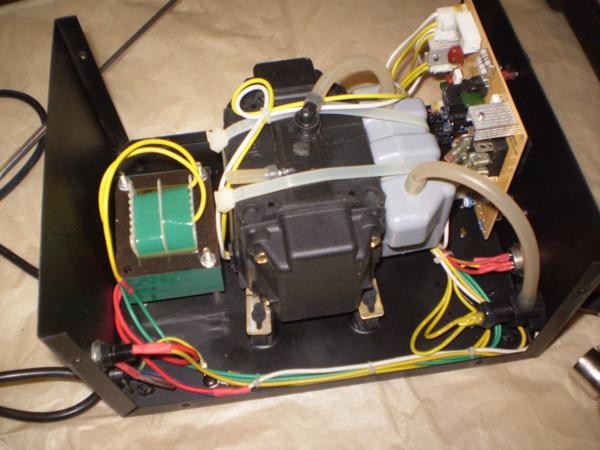

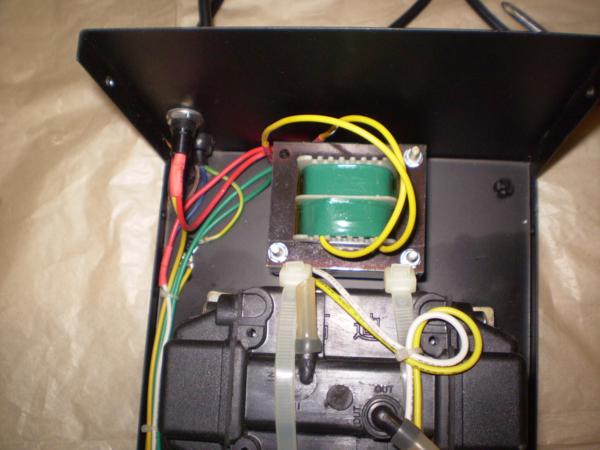

Vista del transformador de alimentación

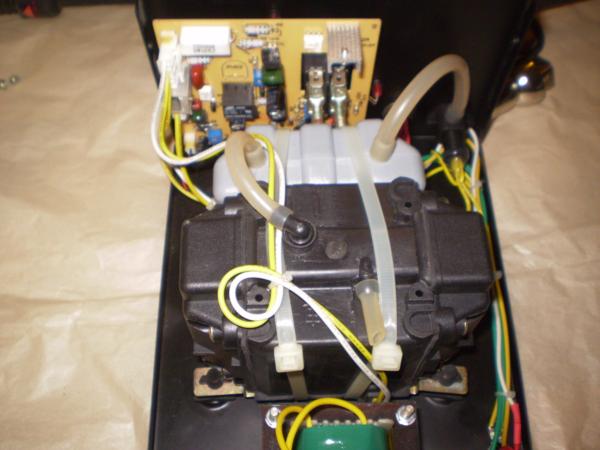

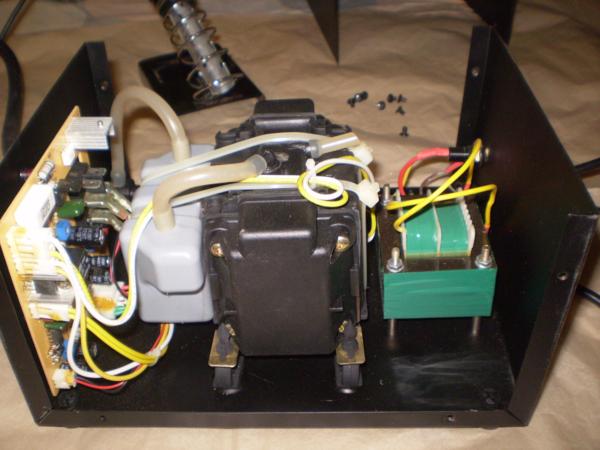

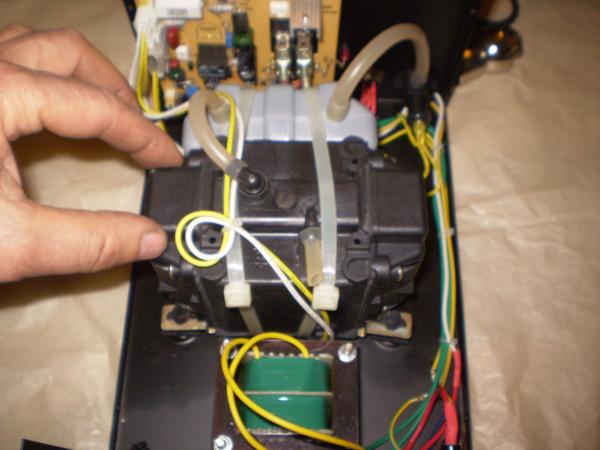

Vista del conjunto flotante bomba de aire + trafo de alimentación de la misma (Nótese que si lo movemos con la mano tiene flexibilidad para evitar el traspaso de la vibración al gabinete)

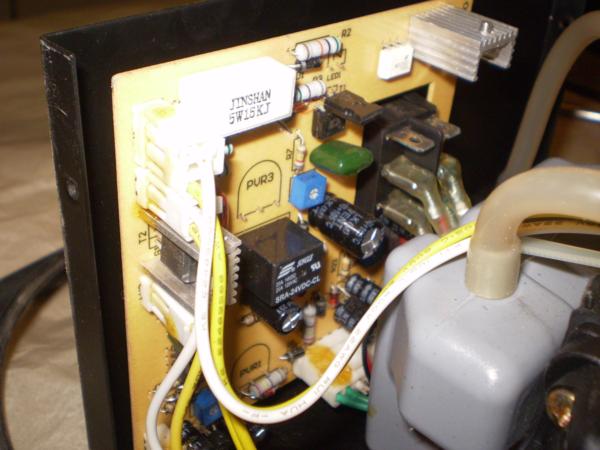

Vista de la plaqueta frontal

Fernando Giachero
Fundador
Fundador
Mensajes: 10216
Registrado: Vie Oct 30, 2009 10:59 am
Ubicación: Córdoba (Argentina)
Contactar:

Re: Estación de soldar Full Energy 908 (informe tecnico)

Mensaje por Fernando Giachero » Mié Ago 25, 2010 9:12 pm

Segunda parte

Manual de uso
Estación de soldar Full Energy 908 manual.pdf
Estación de soldar Full Energy 908 manual de uso
(1.21 MiB) Descargado 1402 veces

Tercera parte

Desoldando integrados de montaje superficial

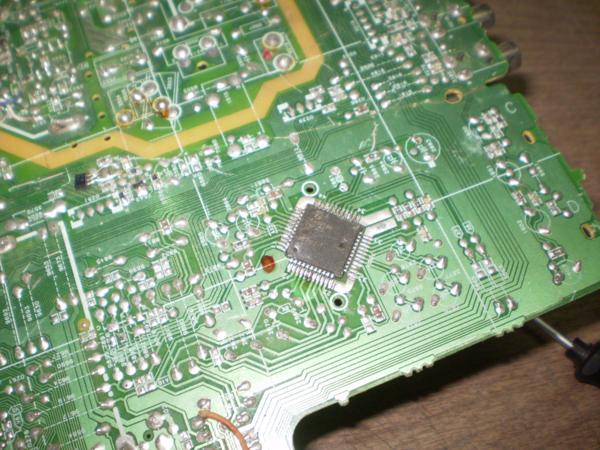

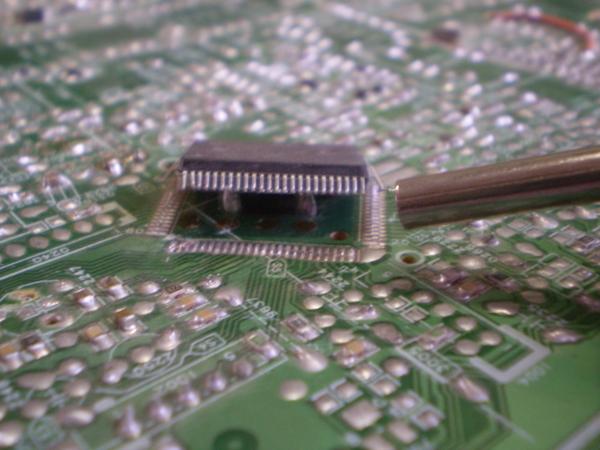

Primero observamos la ubicación del IC SMD.-
Observe que en uno de los ángulos posee un pequeño circulito que indica posición.

Procedemos entonces a marcar con una fibra el ángulo guía del SMD en mi caso como tengo una fibra roja le hago un punto rojo
Colocamos en la punta del calefactor de aire caliente la boquilla adecuada para el SMD que vamos a retirar.-
Primero verificamos que estén los dos potenciómetros (AIR y Heater) (Aire y Calefactor) en posición "0" (cero).-
Ahora entonces encendemos la estación de soldar de aire caliente. (llave derecha de la llave doble central).-
Llevamos primero el potenciómetro AIR (aire) a la posición 5, y ahora si llevamos tranquilos el potenciómetro HEATER (Calefactor) también a la posición 5.-

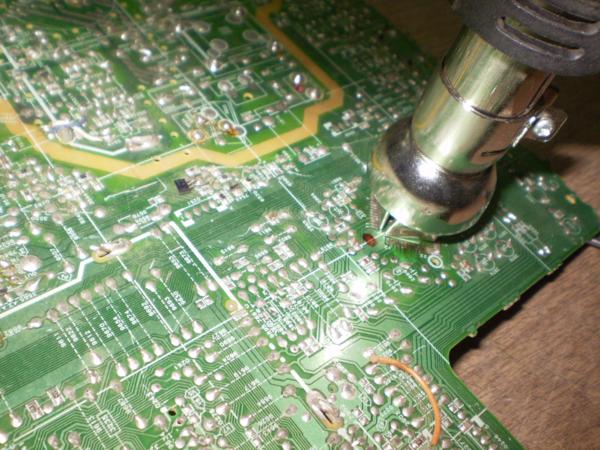

Esperamos unos 45 a 60 segundos que caliente el instrumento y aplicamos el aire caliente sobre el SMD durante aproximadamente 20 segundos.-

Giramos el mango un poquito y zac... ya está despegado el SMD.-

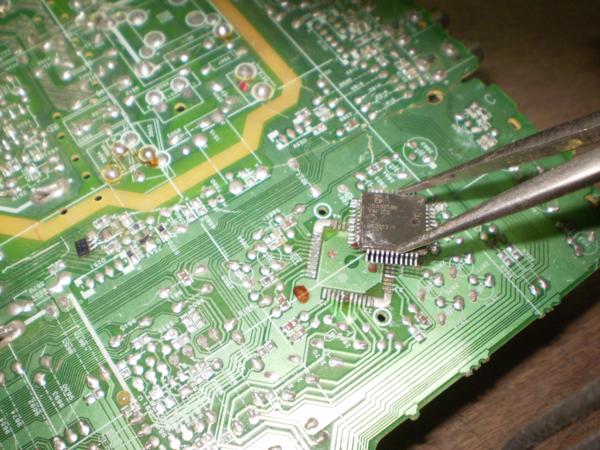

Lo retiramos con un pinza de punta (Ojo que está caliente)

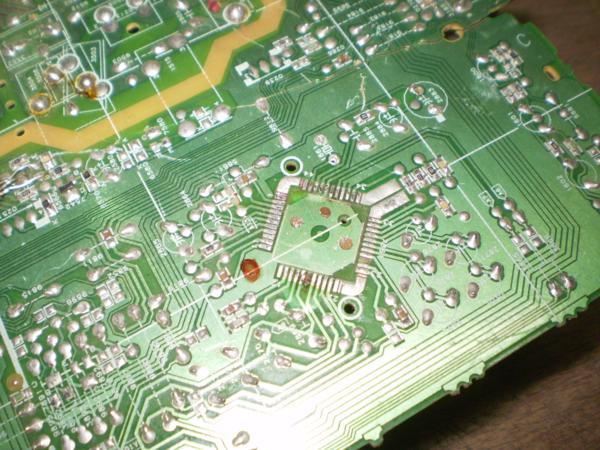

Queda impecable el impreso

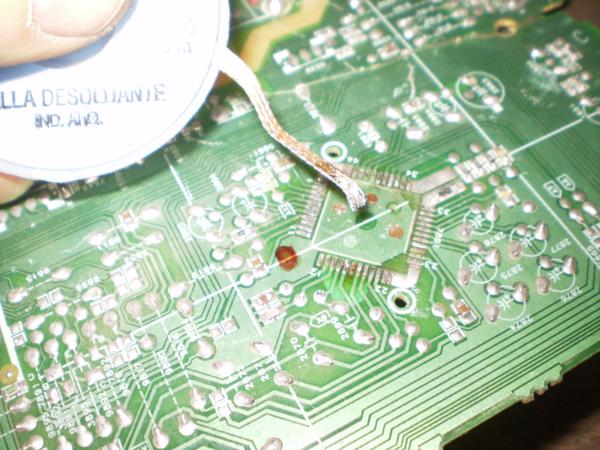

Solo queda limpiar bien con cinta desoldantes antes de montar el nuevo SMD
Recuerde que al apagar la estación de soldar de aire caliente, queda funcionando la bomba de aire durante aproximadamente 30 segundos como reaseguro para que no se funda el filamento del calefactor.-

NUNCA DESENCHUFAR LA ESTACIÓN DE SOLDAR MIENTRAS DURE ESE TIEMPO DE ENFRIADO

Cuarta parte

Cuando No se posee la boquilla correspondiente

Cuando el SMD es diferente a todas las boquillas que poseemos, es factible desmontarlos con un poco de maña

Por ejemplo en éste caso de SMD rectangulares y que poseen agujero de aireación en la placa, se pueden retirar fácilmente.

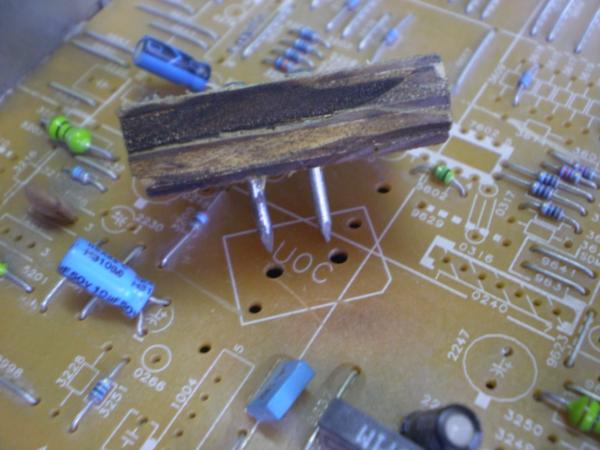

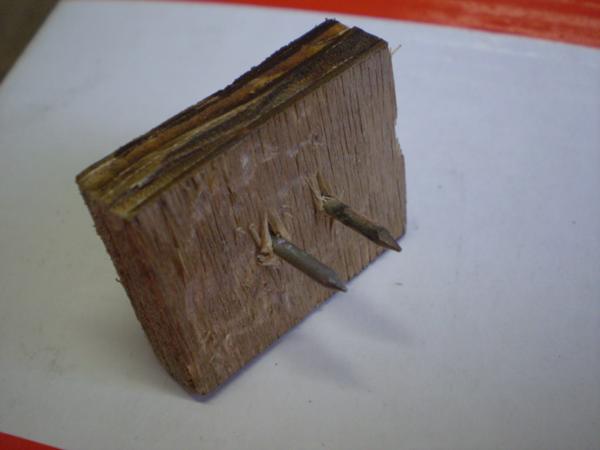

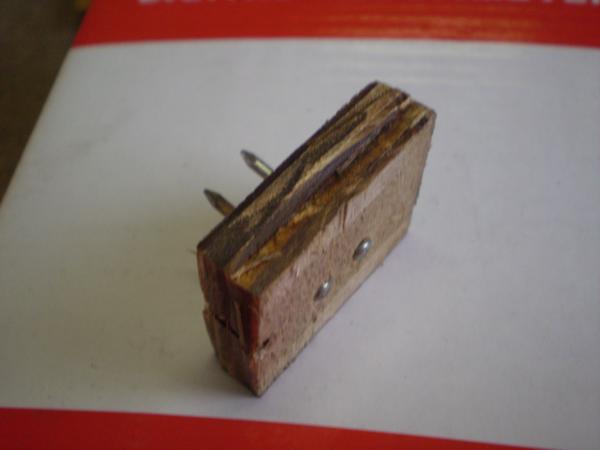

Solo hay que fabricar una pequeña herramienta con una maderita y dos clavitos

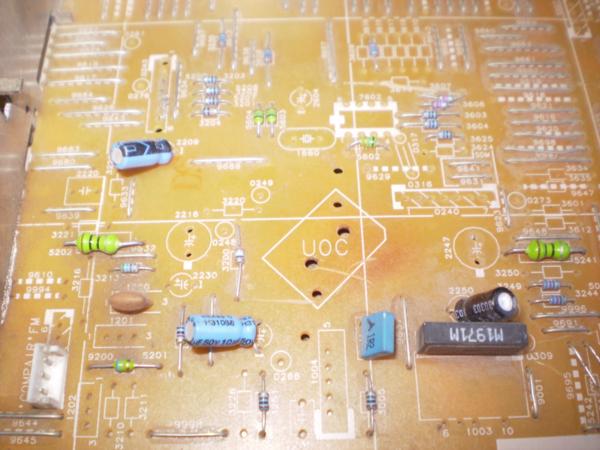

Que pasen cómodamente por los agujeritos de la placa:

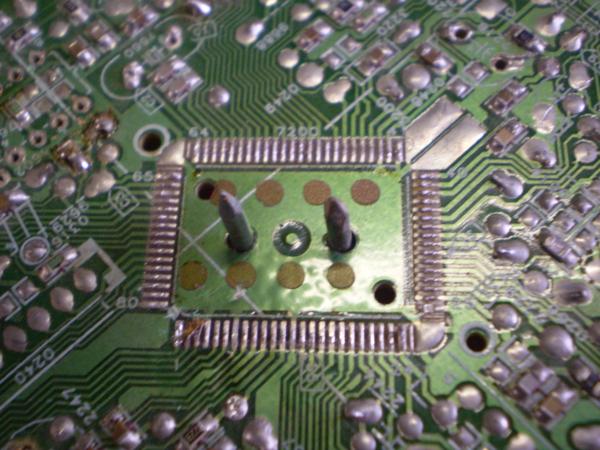

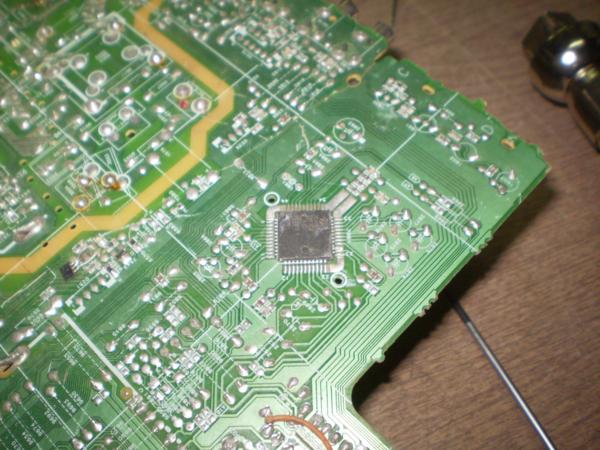

Entonces calentamos con la boquilla común las conexiones del SMD mientras hacemos una pequeña presión desde abajo con la maderita hasta que el SMD se levante:
Quinta parte (Soldador)


De la parte soldador, no voy a explayarme mucho porque considero que no es necesario.
Solo explicar que la temperatura a la cual se regula desde el potenciómetro, está controlada por un termostato y por lo tanto es uniforme.
Cuando se enciende Usted verá durante unos instantes la luz testigo permanentemente encendida, y luego trabaja intermitentemente acorde lo que necesite para mantener la temperatura indicada en el dial.
Es un soldador muy efectivo y liviano de punta muy fina que permite trabajar cómodamente en las modernas placas donde todos los elementos están mucho más comprimidos.
Crítica: El cable del soldador es muy corto.
Sé de colegas que han alargado el cable para mejor comodidad.

Otras Utilidades del aire caliente:

Entre tantas se pueden nombrar:

Fallas de elementos por temperatura:
Para acelerar una posible falla por temperatura de algún elemento, se puede usar aire caliente para aplicarle al elemento del cual se desconfíe.

Para secar todo tipo de humedad o agua que se encuentre en la / las placas.

Para secar las plantillas de controles remotos después de lavarlas con agua caliente y detergente… etc. etc.
