Alguien amable dispone del esquema de una telefunken serenata u-1936-fm?
Tengo las resistencias de la alimentación quemadas y no conozco el valor.
Gracias anticipadas

Aquí está el diagrama solicitado:

No anda Fernando...

henrypal escribió:No anda Fernando...

Lo bajé sin problemas, prueba otro navegador o desactiva el bloqueador de ventanas emergentes (pop-ups), recuerda esperar los 10 segundos de la cuenta regresiva para la descarga.

Baja un archivo PDF en blanco....

henripal:

Acabo de bajarlo perfectamente.-

ahi se lo subo nuevamente, el archivo se baja perfectamente, es en su computador el problema, instale el adobe o el sumatra o alguno que sirva, y dele la ubicación en el escritorio así lo puede ver, gracias!!!

En mi computador Macintosh me pide clave al tratar de abrir el PDF... cual será...

Pruebe con este archivo.

Si ese ultimo lo puedo ver sin problemas, algun tema de derechos o clave tiene el archivo original, les digo que en mi maquina sin usar el Adobe Reader, se puede ver cualquier PDF a través de Finder en vista previa, salvo el tema que les digo con ese archivo, esla primera vez que me ocurre.

Muchas gracias por el aporte. Me funcionó el segundo enlace. En la zona de la HY90, hay dos resistencias, una en serie para cuatro filamentos de 240 ohms. y otra en el ánodo de la válvula, de la cual no consigo leer el valor. ¿Alguien conoce ese valor?
Muchas gracias por todo desde Burgos, España.
Por cierto, una página magnífica!!! FELICIDADES!!!!

Parece ser una resistencia de 22 o 27 ohms, pero en la mayoría de los circuitos esa resistencia limitadora es de 100 ohms por 10 W.

Sugiero que pruebes con ese valor y veas como se comporta.

Saludos

Aunque alimentada a 220v. la resistencia minima debiera ser 100 ohms., yo la alimento a 125v.
Probaré con una resistencia de 100.
Muchas gracias. Ya comentaré como van las pruebas.
Un saludo

Sr. Chiperre, los valores de las resistencia para la alimentación de 127 V del esquema son los siguientes:

R35: 22 ohms
R51: 240 ohms.

Si señor coincido con henrypal.
No había visto que es 127 voltios la alimentación.
Imaginé 220 . Pido las disculpas correspondientes.

Va 22 ohms

Muchísimas gracias por la información. Para aportar, me gustaría subir un archivo de radios de 1948, pero no lo consigo.
Alguien me podría orientar para subirlo?
Un saludo.

chiperre escribió:Muchísimas gracias por la información. Para aportar, me gustaría subir un archivo de radios de 1948, pero no lo consigo.
Alguien me podría orientar para subirlo?
Un saludo.

Que tamaño tiene el archivo?

Podes dejar directamente el LINK....

Pesa 23 Mb. y creo que es muy interesante para la comunidad.

chiperre escribió:Pesa 23 Mb. y creo que es muy interesante para la comunidad.

La única forma es dividirlo en partes al comprimir.
Por ejemplo con el Win rar proceder así:

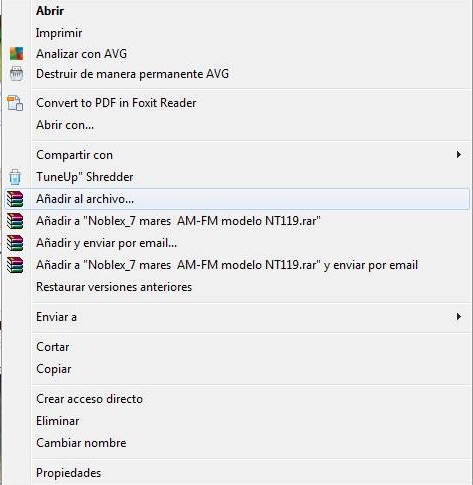

1º) Clic con el derecho sobre el archivo a comprimir y dividir en partes.
2ª) Clic sobre "Añadir al archivo"

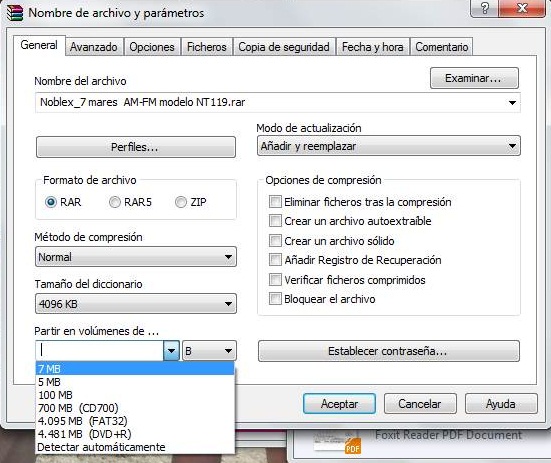

3º) Desplegar la flecha "Partir en volúmenes" y agregar 7MB en caso que no esté pre determinado
4º) Clic sobre 7 MB para ingresarlo a la casilla.
5º) Clic sobre "Aceptar" y automáticamente el programa genera archivos de 7 MB
Al ser 23 MB al comprimirlo es posible que queden 3 archivos y los subes a los tres.
Luego al descomprimir se recompone el archivo original.-
