llego este monitor con la falla de que encendia normal..y alos 20 segundos se apagaban las lamparas ya que el led power seguia encendido... destape y revise la plaqueta de la fuente e inversor y note un ruido raro en el choper de la fuente primaria.. un chillido como de un grillo al momento de encender.. ya que en stanby no emitida ningun sonido. lo cual hacia saber que no era raro es eso sonido.. medi voltajes en el filtro principal.. media unos 280v. encendido y con el ruido...cambie por otro pero persistia la falla y el ruido..sera esa la falla de que las lamparas se apaguen? ahora en stanby la fuente funciona ya que bota los 15v y 5v. respectivos para el encendido lo raro es que cuando lo enciendo..arranca la fuente pero con ese zumbido en el choper principal.. los voltajes secundarios permanecen tambien en 15v. y 5v. obviamente que el zumbido anormal del choper pueder ser debido a una mala filtracion u oscilacion, la fuente trabaja con el TOP246Y y sus voltajes son estos tantp en stanby como encendido en sus pines:
1.- 6v.
2.- 3v.
3.- 2v.
4.- GND
5.- 6v.
6.- 275v.
Si alguien puede darme unas pistas aqui les mando el diagrama para que me puedan orientar un poco mas. Gracias

Evidentemente es la primaria el choper esta trabajando forzado de alli el grillo.Controla el elo de filtrado de la fuente primaria ¡¡¡ saludos

Como dije ..fue el primer paso que hice... cambiar el filtro pincipal de la fuente primaria sin tener resultados, Gracias

Aparentemente estan los voltajes correctos,pero en detemindo momento se te apagan las lamparas ....a mi me paso que en LG me hacia lo mismo ,cambie el doble fet y desaparecio el problema.Pero me llama la antencion que al encenderlo ya te hace el grilo en fuente ? El trafo elevador de lamparas estara bien ?.Bueno voy a investigar un poco y te comento.Saludos¡¡

si lo tuviera normal la fuente.. bueno los voltajes salen bien... pero con ese zumbido... pensariamos en la parte del inversor pero mientras la fuente no este en buenas condiciones...no puedo avanzar... mas adelante y ese es mi problema orita.,. hacer que la fuente este operando en condiciones normal.. o en todo caso como hago para aislar la fuente del la carga ..talvez este sucediendo eso..ya k como dije en stanby no sale el zumbido hasta k le presiono el power. Gracias

Al menos ..pienso que ya los cambiaste a estos elo.Pero si sacas el trafo elevador ??? no se te caen los voltajes

Los electroliticos de la parte secundaria estan en buen estado..y los de 47x 25v tambien y son apenas 2.............. acabo de conseguir el CI TOP246Y de un monitor que acaba de llegar que la fuente esta bien y ahora el led de power se enciende y apaga y los volatjes oscilan aun en estanby...

El top 246 power switcher si andaba la anterior porque lo cambio ? creo que era mas para el doble fet o fuente iverter.Por ahora cambia el optoacoplador a ver si se etabiliza los volataje en stambay.

lo cambie pensaba que habia estaba alterado en su oscilacion... bueno vamos a ver que pasa cambiando el optoacoplador.. Gracias..

ya regrese los votajes normales en stanby tal parece que el TOP no es el problema... acabo de sacar el opto mide bien..aun asi puse otro.. pero no nay signos de haber cambiado ... estamos donde empezamos con el zumbido cuando se le enciende... sugerencias...

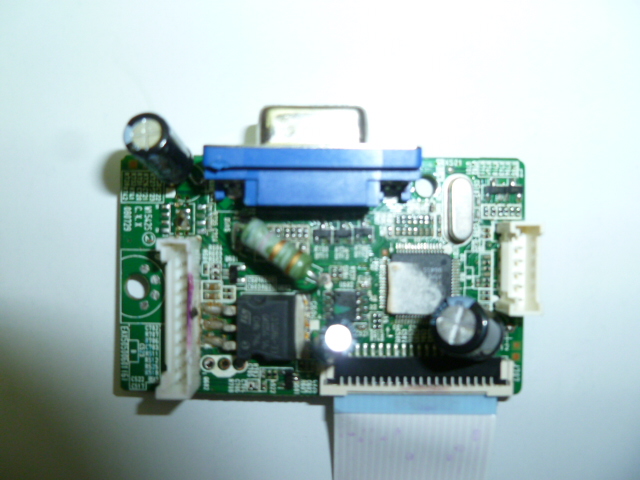

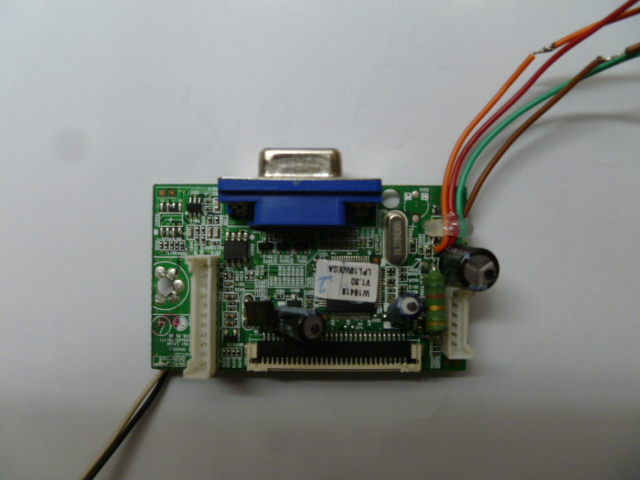

Te consulto si por alli en peru se consigue 2 tarjetas de monitores LG.Una es la E238400HXF-S de un Lg1941s.La otra es EAX50500601 de un lg w1542s.Adjunto fotos.Saludos y gracias¡¡¡

muy poco la verdad...solamente en los centros autorizados...

ok pero habra ?? por aqui no lo consigo

Mira la fuente primaria no tiene secretos,son pocos los elementos a cambiar .Opto,elo,Diodos,y transistor regulador(si lo tiene) ysi no anda el power schieter.El resto esta en la fuente del inverter.Si sacas el trafo controlas los valores reales sin carga en la misma.Y sin mas cambia el CI doblefeet del inverter...creo que con esto solucionas el problema ¡¡¡ Por las dudas revisaste lamparas con un inverter universal ?? sin nada conectado del equipo

Si las lamparas las probe con un probador que tengo.. todas funcionan normal... como tu dices creo k la fuente primaria no tiene secretos y el zumbido talvez se deba aun exceso de consumo en el Inverter... habra k buscar los doble FETS... que son 2 que tiene..

Si te comente una vez que me paso algo parecido heran los mosfet.Vos tenes 2 creo que son ap2305 0 ap9971.

Si pero el amigo de peru,comento que los habia cambiado?? de alli la duda mia y de el

Asi es ..esos 2 condensadores los habia cambiado asi como todos los electroliticos de la primaria y secundaria..tal parece que los trafos invertes o los fets estan alterados no se...ya que le di una resoldada al la zona invertes..lo arme y probe y encendieeron normal las lamparas... la probe con video ...y normal... pero el zumbido aun persistia...en el shoper.. segui probandolo con video y al cabo de 15 minutos empezo a salir bastante humo de la parte de la fuente... desarme la plaqueta para ver k habia sucedio...y el condensador c506 de 3kv... que esta ala salida de uno de los trafos inverter.. estaba tomalmente achicharrado.. presumo que ese trafo inverter o el fet doble de esa etapa...estan alterados... si fuese el caso..ambos componentes no son comerciales.. aqui.. tal parece que la historia va llegar a su fin.

A bien esta saltando el problema se achicharro el 3kv.No lo conseguis armalo en serie con otros valores.y nuevamente controla todo el inverter,doblefet y trafo.Sino conseguis los doble fet,hay una manera de reeplazarlo con fetn y fetp.Saludos¡¡¡¡¡
