Ken Brown TKB2158 sin stand by.

[luciano_summe]

Hola amigos,tengo este tv el cual le desconozco el chasis,que no me muestra imagen,pero si audio.Los 180v los tengo,el +B esta bien al igual que los demas voltajes del secundario.Este tv tiene como amplificador RGB a un unico integrado(TEA5101)al cual le llegan bien los 180v,pero lo raro son las salidas hacia los catodos del tubo,no se cuales seran sus voltajes correctos pero los que tengo varian en unos pocos volts,de 2v a 5v.Me parece que no es correcto.En fin,no se bien por donde empezar y escucho cualquier ayudita.Saludos.

[luciano_summe]

Amigos,no tengo la tension de heather,esta proviene del flyback,y ahora viene el otro problema,el flyback que tiene la placa no tiene la etiqueta con el modelo,y en el circuito que tengo tampoco figura.Si alguien sabe que modelo de FLB es se lo agradeceria que me lo pase.Saludos.

[Diego Merlo]

controlaste resistencias fusistoras que alimentan al filamento??

[luciano_summe]

Si,estan bien,pero lo el problema es que el flyback no produce la tension de heather.Se que hay una forma enrollando unas vueltas de cable en el nucleo del flyback para obtener unos volts y asi alimentar el heather,pero no se como hacerlo.

[luciano_summe]

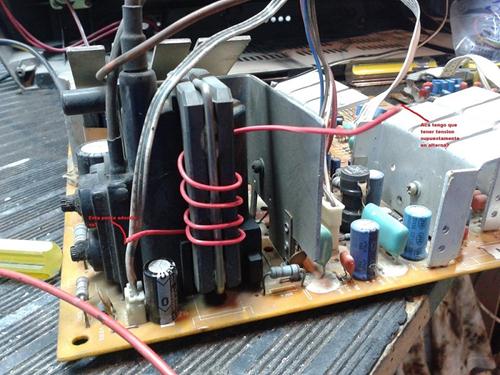

Subo una foto para saber si esta bien eso de tomar tension del nucleo del flyback.

[Thalos]

Luciano
El codigo del flyback en cuestion , es el FLYBACK BSC24-3201.
Saludos
Thalos

[luciano_summe]

Ya pude realizar la prueba,pero no paso nada,queda igual nomas,lo unico que ahora tengo 176v fijos en los catodos RGB,cosa que antes no tenia.

[Omar]

Hola, es muy raro que se deteriore el bobinado de Heather , mediste la resistencia interna del filamento?? esto hacelo directo sobre el tubo sin la placa conectada.

[luciano_summe]

En G2 tengo 83v,con el pote de screen al maximo,creo que no es correcto.

[luciano_summe]

Amigos,habia avanzado bastante en la reparacion.Cambie el zocalo del TRC,el IC vertical como me recomendo sergiot y cuando enciendo con el screen la maximo,ya se podia ver en un 20% la imagen.Perooooooooooooooooo cuando voy a subir el preset para aumentar el +B,el tv se apago y ahora no tengo ni stand by.Encontre el primer transistor que va al opto en corto,es el V805-C536.Lo reemplaze por un BC548 pero no arranca.

[luciano_summe]

Hola amigos,tengo este tv el cual no tiene stand by,tengo voltajes en las salidas pero son muy bajos,el +B esta en 19v cuando tendria que ser de 110v,las otras dos salidas tienen unos pocos volts.Probe desvincular el +B cargando con una lampara pero nada.Escucho cualquier ayudita.

[luciano_summe]

Amigos,me puse a recorrer la linea que va a la base del transistor de potencia de la fuente,R808(120K) y R809(120K) estan bien,pero note que en el extremo de la R809 donde se une con la R819(15K) y con el emisor de V801(A1015)habia uan variacion de voltaje,lo que hice fue retirar V801 y probar encender y ahora me prende la lampara de la serie y la que esta al +B al 100%.Y volo en mil pedazos el C816.No se porque hace esto la fuente,porque cuando le vuelvo a colocar V801,pasa lo que pasaba antes.
Subi un video para que vean como hace el tv.Saludos.
http://youtu.be/8MUu_HEYybE

[luciano_summe]

Cambie V802(C3807) y V815(PC817-opto) y ahora tengo 30v en el +B,antes tenia 19,es un avance jajaj.Todos los componentes del primario estan bien,lo he medido a todos.A la base del transistor de potencia tiene que llegar algun voltage?

[luciano_summe]

Hice la prueba de la fuente sacando el opto y colocar un led en lugar del led del opto y aplicarle voltaje de una fuente externa,el led tendria que encende a los 110v,pero al conectarle el voltaje externo el led se enciende,o sea,si le aplico 80v,90v,100v,110v,120v el led siempre queda encendido.

[luciano_summe]

Amigos,cambie los transistores V804(A1015),V805(C536),V806(C536),V808(C536) y V809(C3807) y ahora tengo stand by.Conecte el +B y coloce una lampara al colector del horizontal,conecto el tv y veo que la lampara hace un leve pestaneo y hay una leve variacion de voltaje,de un volt mas o menos,y no me animo a darle encendido.Subi un video con respecto a lo sucedido.
https://www.youtube.com/watch?v=SpRE...ature=youtu.be
Saludos.

[Martin_tec]

Hola colega, ya probaste renovando los electrolíticos del primario? con respecto al potenciometro para regular el +B jamas tenes que moverlo estando en funcionamiento, creo que ya aprendiste eso, solo tenes que tocarlo sin tensión y probar el +b hasta lograr el voltaje que necesitas pero sin que este en funcionamiento.

[luciano_summe]

https://www.youtube.com/watch?v=SpRE8h30ZvY

[Martin_tec]

No especificas si la fuente esta en Stand-By el +B obviamente va a ser menor al de trabajo, dale power con la lampara.

[luciano_summe]

Si,la fuente esta en stand by,pero no me animo a darle encendido por el leve parpadeo de la lampara,creo que se alcanza a ver bien en el video.

[luciano_summe]

Le di encendido a la fuente y arranco,tengo 110v en el +B y las otras 2 tensiones del secundario tambien estan bien.Ahora pregunto,si yo dejo un rato el tv funcionando asi,con la lampara encendide,no le va a pasar nada,pregunto para probar bien la fuente.
