Master G TV2115R con falla fuente primaria

Mensaje por Kushama » Mar Abr 08, 2014 4:38 pm

Hola amigos del foro tengo un problema con un tv masterg modelo tv2115r chasis K-TS20X el cual llego con un Diodo RF154 en corto y una parte de la pista que sale del optoacoplador reventada, y claro el CQ0765RT dañado.
Reemplace las piezas ya mencionadas, pero tongo una fluctuación de voltaje en la fuente secundaria. Revisando en el pin 1 del regulador noto que hay variación constante de voltajes. pero no encuentro la causa reemplace todos los capacitores revise resistencias y todo ok también diodos y también están ok cambien 3 reguladores 1 nuevo y 2 de otras placas en funcionamiento, también cambien el 3 optoacopladores pero nada con buen resultado.
Espero sus consejos y de ante mano les doy gracias por responder.

Regulador------ CQ0765RT
UOC------------8895CSNG7FU7
vertical---------STV8173A
Horizontal-------D1879
FLYBACK--------BSC25-N0881

TATUZA
Fundador
Fundador
Mensajes: 2070
Registrado: Vie Oct 30, 2009 11:05 am
Ubicación: Villa María, Córdoba, Argentina
Contactar:

Re: Master G TV2115R con falla fuente primaria

Mensaje por TATUZA » Mar Abr 08, 2014 8:58 pm

OK, bueno , no has puesto la ubicación de dicho diodo, así sería mas facil ayudarte, pero supongo que es de la parte primaria, las pistas cortadas delopto, tampoco aclaras si es de la para fria o caliente, pero desconectando el +B y cargandolo con una lampara de 75w o 60w, deberías medir que tensión entrega la fuente, si enciende el led, si hay tensiones secundarias.-
Si la fluctuación la hace en el primario, deber ver el sistema de control del +B, opto, TL431 y sus componentes asociados, si la fuente regula bien con la lampara, seguro se dañó la memoria, si tienes una fuente universal la puedes conectar para deducir si tu problema está en la parte primaria, o en la salida de la misma, suerte y comenta un poco mas detallado :D

Kushama
Avanzado
Avanzado
Mensajes: 67
Registrado: Dom Sep 15, 2013 12:48 pm

Re: Master G TV2115R con falla fuente primaria

Mensaje por Kushama » Mié Abr 09, 2014 10:05 am

Gracias por tus consejos y perdón por no ser mas especifico.
El diodo esta en la parte primaria y es el que alimenta al regulador, la pista reventada esta en la parte primaria de la fuente donde se conecta al optoacoplador (la verdad no se si la parte fría o caliente perdón por la ignorancia :D) la variación de voltaje la encuentro en el pin 1 del regulador q varia entre 47v, 120, 300, 500, 1200, etc. y en la línea del +B también hay variación de voltajes entre 25v, 30v, y 45v. No probé con el foco pero desconectando los cátodos del secundario excepto el del +B note que la variación disminuye entre 305v, 314 y 325 y si desconecto el cátodo del +b se me pone en corte.
Ando perdido con este TV por eso gracias de ante mano por su colaboración :D

TATUZA
Fundador
Fundador
Mensajes: 2070
Registrado: Vie Oct 30, 2009 11:05 am
Ubicación: Villa María, Córdoba, Argentina
Contactar:

Re: Master G TV2115R con falla fuente primaria

Mensaje por TATUZA » Mié Abr 09, 2014 11:03 am

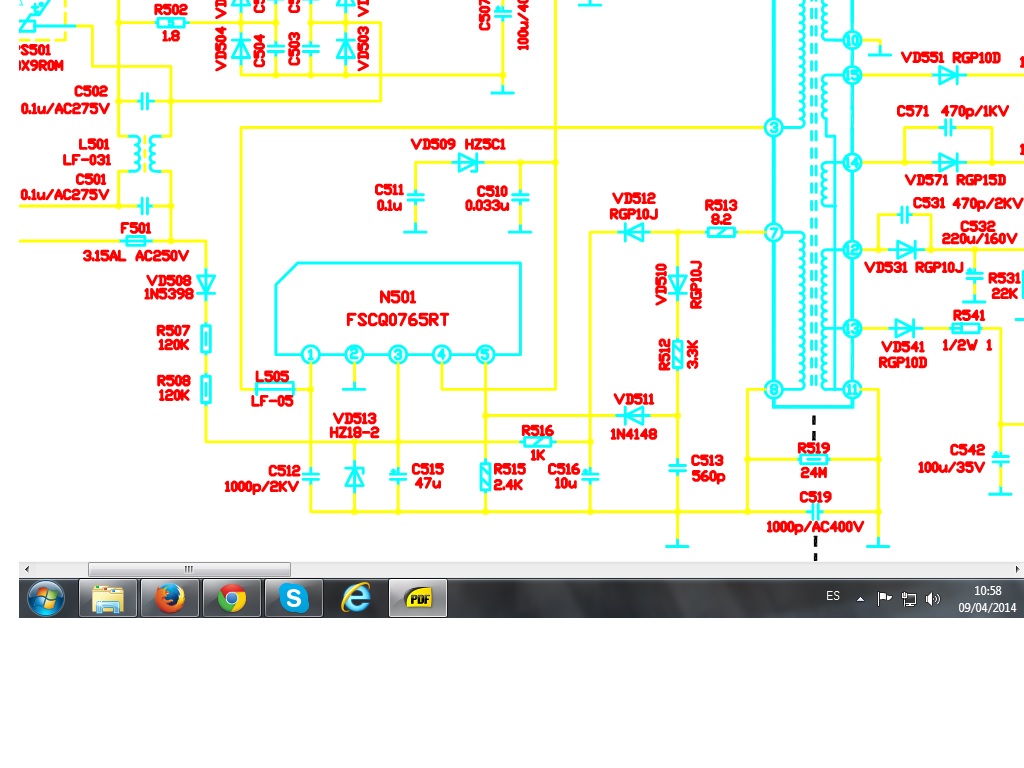

Bueno me llama la atención las mediciones que tomás, ) la variación de voltaje la encuentro en el pin 1 del regulador q varia entre 47v, 120, 300, 500, 1200, etc. , en el pin 1 podes llegar a tener como máximo 300 volt, pero no 500, y menos 1200, esta tensión se mide en los terminales del capacitor de filtrado de el puente de diodos de la linea de 220volt, te subo una imágen de una fuente que usa ese ic para que te ubiques mejor.-
La parte secudaria, no hace falta que levantes los cátodos de los diodos, solo la resistencia que hace de fusible, así podes medir con el diodo colocado y cargar con la lampara en ese punto y a masa el otro extremo del cable, siempre en el +B, es decir la tensión que alimenta al Flyback
Adjuntos

Kushama
Avanzado
Avanzado
Mensajes: 67
Registrado: Dom Sep 15, 2013 12:48 pm

Re: Master G TV2115R con falla fuente primaria

Mensaje por Kushama » Mié Abr 09, 2014 11:45 am

TATUZA escribió:Bueno me llama la atención las mediciones que tomás, ) la variación de voltaje la encuentro en el pin 1 del regulador q varia entre 47v, 120, 300, 500, 1200, etc. , en el pin 1 podes llegar a tener como máximo 300 volt, pero no 500, y menos 1200, esta tensión se mide en los terminales del capacitor de filtrado de el puente de diodos de la linea de 220volt, te subo una imágen de una fuente que usa ese ic para que te ubiques mejor.-
La parte secudaria, no hace falta que levantes los cátodos de los diodos, solo la resistencia que hace de fusible, así podes medir con el diodo colocado y cargar con la lampara en ese punto y a masa el otro extremo del cable, siempre en el +B, es decir la tensión que alimenta al Flyback
Gracias por responder, el capacitor primario tengo los 300v estables y are algunas mediciones como lo menciona y estare comentado GRACIASSS

Kushama
Avanzado
Avanzado
Mensajes: 67
Registrado: Dom Sep 15, 2013 12:48 pm

Re: Master G TV2115R con falla fuente primaria

Mensaje por Kushama » Mié Abr 09, 2014 7:21 pm

Hice la medición con el foco de 60w en la línea de +B y tengo una medición en la misma línea de 36v pero sin nada de iluminación del foco, en las otras terminales 7v en todas estable. en el lado primario en el capacitor primario 300v y en el pin 1 del regulador sigue la variacion

TATUZA
Fundador
Fundador
Mensajes: 2070
Registrado: Vie Oct 30, 2009 11:05 am
Ubicación: Villa María, Córdoba, Argentina
Contactar:

Re: Master G TV2115R con falla fuente primaria

Mensaje por TATUZA » Mié Abr 09, 2014 7:49 pm

Si tenés 300 en el capacitor, tenes que tener si o si 300 en el pin 1 del ic, la unica situación que se puede dar de que esto no sea así, es que el chopper está abierto en ese bobinado, con la punta negra del tester en el (-) negativo del capacitor y la punta roja en el pin 1 debe dar 300 volt aprox, si se cae ahi es el chopper

Kushama
Avanzado
Avanzado
Mensajes: 67
Registrado: Dom Sep 15, 2013 12:48 pm

Re: Master G TV2115R con falla fuente primaria

Mensaje por Kushama » Jue Abr 10, 2014 8:08 pm

TATUZA aun no encuentro luz en este tema, aislando la fuente y con solo la lámpara de 60w en la lnea de +B logro medir 39v en esta línea.

TATUZA
Fundador
Fundador
Mensajes: 2070
Registrado: Vie Oct 30, 2009 11:05 am
Ubicación: Villa María, Córdoba, Argentina
Contactar:

Re: Master G TV2115R con falla fuente primaria

Mensaje por TATUZA » Jue Abr 10, 2014 9:32 pm

Bueno es complejo, por que no me estás entendiendo, el diodo Diodo RF154 que mencionas mas atras, donde está ubicado en la fuente, me decía que has cambiado los componentes esos, pero cuales?, te dije que del lado del secundario, hay un zener programable, fisicamente igual a un transistor bc 548, con la sigla TL431, que es el que regula la tensión de la fuente junto con el optoacoplador, debes madir las resistencias asociada a ellos.-
Sobre el primario, donde estab elk diodo en corto, esto ocurrió por sobre tension, mas de la que soporta dicho elemento, muy probable por un rayo, así que puede haber roto otors componentes mas, no me dijiste mas nada de por que sigue fluctuando esa tensión, en el pin 3 del regulador debes tener la tensión de alimetación del mismo, entre 12 y 18 volt, sin esta el IC no trabaja, hay un diodo zener de 18 volt, en fin falta mas trabajo sobre el mismo

TATUZA
Fundador
Fundador
Mensajes: 2070
Registrado: Vie Oct 30, 2009 11:05 am
Ubicación: Villa María, Córdoba, Argentina
Contactar:

Re: Master G TV2115R con falla fuente primaria

Mensaje por TATUZA » Jue Abr 10, 2014 9:38 pm

Te envío la hoja de datos del reguador, y del zener programable, suerte!!!!
Adjuntos
TL431.pdf
(98.03 KiB) Descargado 222 veces
FSCQ1565RP.pdf
(1.18 MiB) Descargado 306 veces
