Hola amigos , el motivo de mi consulta es el siguiente necesito saber que flyback lleva esta placa ya que el cable de HT que sale des el flyback al tubo esta suelto y tanto en la placa como en el cuerpo de este flyback no hay ninguna identificación para el mismo yo leí los siguientes datos
TUBO TRC: A51- 421X
TRANSISTOR HORIZONTAL : BU208D EMPAQUE TO3 (T492 en circuito)
En el primario de la fuente tiene un transistor para conmutación de la fuente ; BU208 (T464).
el módulo TRC 315 A2 BS392 ( industria argentina 0000126-84 DBZ 03)tiene una resitencia identificada en el digrama como R385 es una resistencia variable que regula el voltaje de foco ¿qué valor tiene? ,en el cuerpo figura TO 333 229 además cuando la desarmé observé que faltaban tramos de pista .
Acá les dejo el diagrama que yo estoy usando.

puedes dar datos de los integrados que ocupa

Es este?

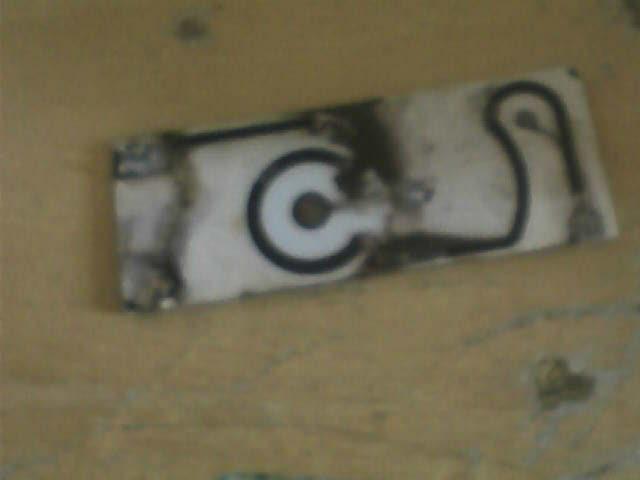

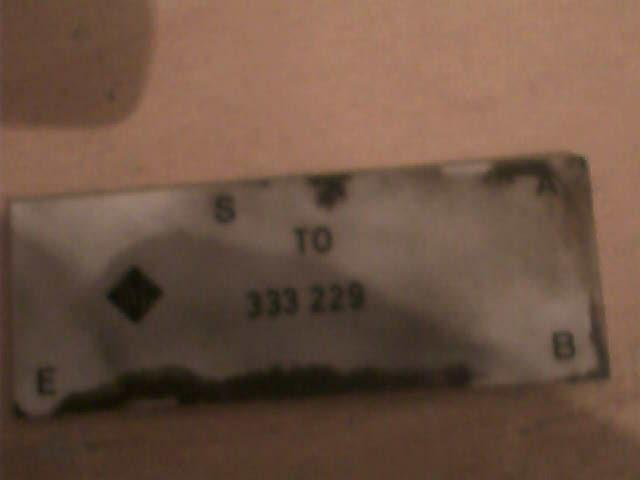

Don Fernando , voy a adjuntarle dos imágenes del dispositivo R385 si es un potenciómetro (al parecer).

Hola amigo betale ; este tv en particular vino con las siguientes tarjetas (módulos):
Módulo de sonido (BS162) , en esta tarjeta el integrado es el TDA1908A.
Módulo de video (BS253) , en este módulo el CI es el TDA3560.
En la placa base y en la zona de sincronismo y próximo a la zona de control de fase horizontal se encuentra el CI432 (TDA1940).
En la etapa vertical nos encontramos con el CI 431 (TDA1770) que es un circuito integrado monolítico de alta performance y muy eficiente en los circuitos de deflección vertical.
En la zona próxima al sintonizador (Tuner 265KYC ) tenemos el CI401 (TDA4440).Bueno creo que son todos , te vuelvo a repetir esta placa que estoy reparando es similar a la del telefunken chasis 415 /1 el tema es que el flyback que tiene colocado no parece ser el original y admas no trae ninguna inscripción que me permita saber que flyback era , en el diagrama que yo subí figura un AT 90/25/3??????.

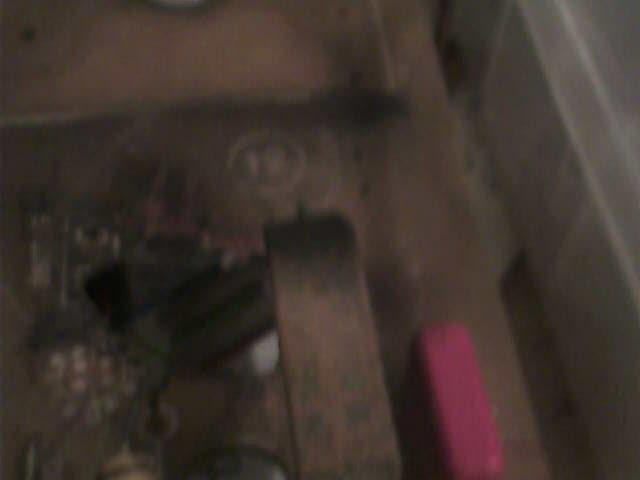

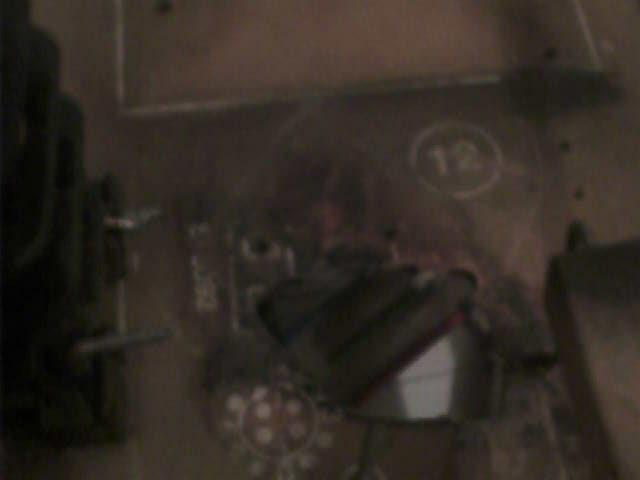

Además se ve que la falla anterior del tv fué una explosión de la bobina L727 -entre otras cosas , imagino-que consumió parte de la placa base que se encontraba debajo de la bobina que te menciono ( te adjunto una imagen). tambien se observa un calentamiento excesivo de la R349 (10 omhs - 4watt). . Bueno amigazo espero haber satisfecho tús inquietudes , si necesitas que te amplie un poco más mi comentario avisame , gracias por contestar e interesarte en mi problema , un abrazo .

Discúlpeme Fernando por no haberle agradecido por su respuesta ( de puro distraido , nomás) pero ahora lo estoy haciendo ; muchas gracias por respuesta le dejo un abrazo.

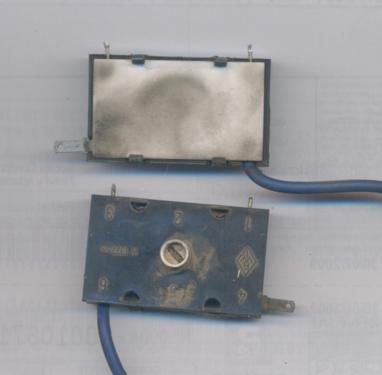

Efectivamente Marcelo es un potenciómetro de foco.
El valor de dicho potenciómetro tiene que ser alrededor de 20 o 30 mega ohms, puesto que el ómhetro de mi multímetro llega hasta 10 megas y ni se entera que le conecto el potenciómetro.

Alguien puede decirme que flyback lleva este chasis o por que flyback puedo reemplazarlo? , verán el flyback que tiene no tiene ninguna inscripción en el cuerpo y además el cable que va al chupete del tubo esta suelto.

hola amigos el flyback es el AT90-25-03 , ó también el HR7302 ; por cierto ya lo conseguí me costó $30 (treinta pesos) . Lo que me está costando conseguir es el potenciómetro de control de foco .

Cómo puedo armamarme el control de foco , ya se que estamos hablando de un divisor resistivo lo que quería consultarles de que manera puedo implementar uno haciendo combinaciones de resistores de potencia y algún potenciómetro para permitir un ajuste mas fino del arreglo . de todos modos estoy tratando de conseguir el potenciómetro aunque sea usado pero hasta ahora no tuve mucha suerte . en estos días voy a estar haciendo unas pruebas y les comento . Ah ! , antes que me olvide , quiero desearles un muy feliz día a todos los integrantes de esta comunidad que son padres ; un abrazo para todos y mis sinceros deseos de felicidad en este día.
