25PT5536/77 Quema el BU4508DX .

[jaimealvarez]

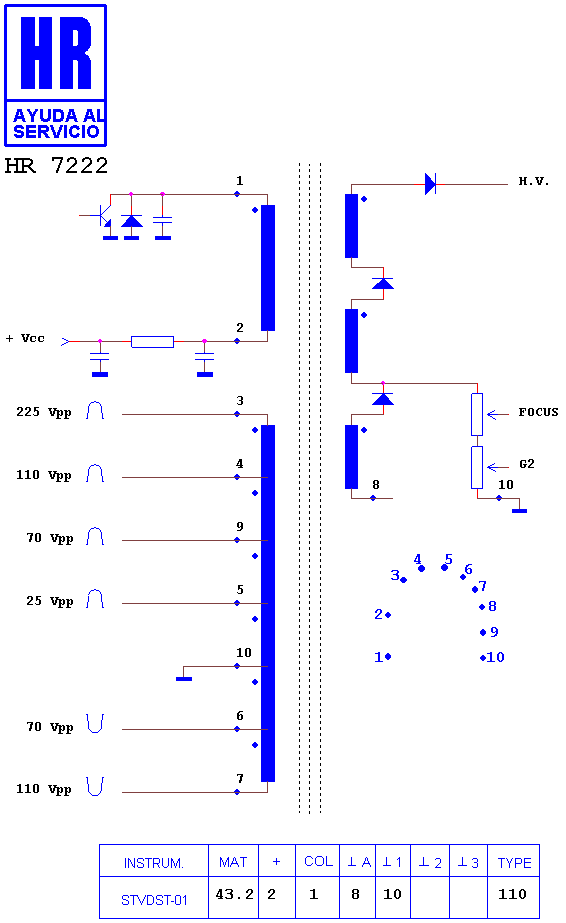

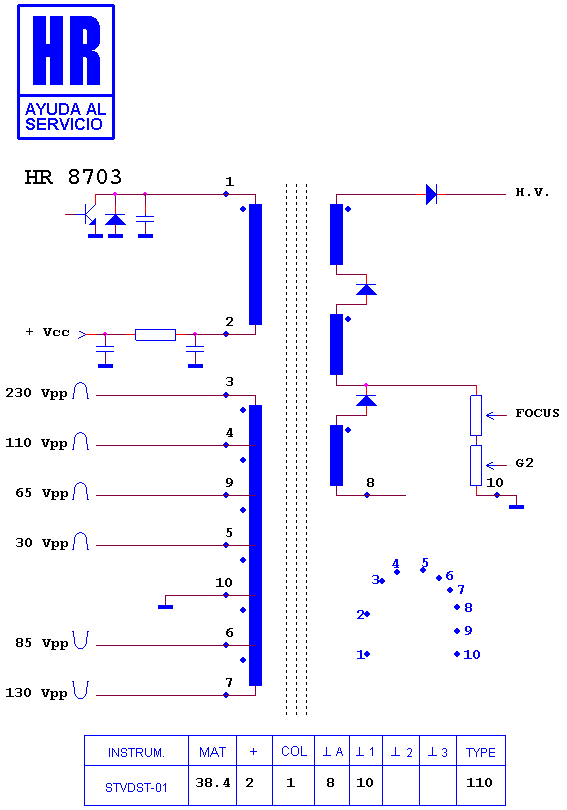

Hola colegas tengo un Tv que me quema el trans. horizontal, en pocos segundos, revise fuente, cambie filtro y opte por cambiar el Fly-back (original JF0501-2135 = HR 7222) conseguí el AT 2078-20681 (HR 8703) según la casa es el reemplazo directo que le manda su proveedor) Lo cambié y me quema de nuevo el BU 4508DX, será otra la falla? o el Flyback es diferente? baje de HR los planos de los Fly-back y el conexionado es igual, salvo por las tensiones algo diferentes, subo los planos, en una de esa a alguien le sirven (el HR 7174 corresponde al JF0501-2136) Desde ya muchas gracias.




:) :o

[Pablo]

No comentas si se ve bien la imagen en el poco tiempo que enciende el tv, cuanto tiempo dura, etc., para asi darnos una idea del problema, comenta un poco mas.

[jaimealvarez]

Gracias Fernando, yo vivo en Neuquén y lalgunos repuestos son dificiles de conseguir, el proveedor me aseguró que es el reemplazo directo, bueno tratare de conseguir el original, yo agregué los planos de los 3 modelos de Fly-back y lo único que encontre de diferente son las tensiones, en algunos casos muy sigificativas, el conexionado es igual. Un abrazo

[jaimealvarez]

Hola Pablo que tal, el Tv lo recibí con el TSH quemado, revise la fuente y etapa hotizontal no encontrando nada raro ni midiendo mal aparentemente. Cambie el TSH y la fuente activaba y desconectaba (el famoso tic-tac del relay) y calentaba el transistor. Medi las tensiones y estaban en un rango normal hasta que se quemó nuevamente. Opte por cambiar el Flyback e inmediatamente me quemo de nuevo el TSH, es instantáneo ahora.En ningún momento se encendió, ni antes de cambiar el flyback. Gracias espero estos datos te sirvan de algo por si te sucedió algo parecido.

[Pablo]

si lo quema al instante, deberias empezar por checar los condensadores de sintonia, los que van en el colector del trnsistor de salida horizontal, a veces estan devalorados o abiertos y provocan que aumente el pico de alto voltaje dañando el transistor, tambien checa los demas componentes como los dampers, asi como los condensadores que van con el transistor excitador, si lleva cristal en el oscilador tambien checalo, todo esto de preferencia a sustitucion, ya que las mediciones engañan, checa tambien electroliticos devalorados, pero lo mas comun cuando se daña el transistor al instante, por lo regular son los condensadores de sintonia o el cristal, tambien checa que el yugo este bien, que no tenga daño en su bobinado, claro todo esto pensando que pudiera estar bien el fly.

[jaimealvarez]

Gracias Pablo ya será mañana que lo volveré a revisar, los controlé con el Capacheck pero viste a veces se pasa alguno, aunque medían todos bien cambiaré los sospechosos, aunque es un tv de poco mas de 2 años, un abrazo

[jaimealvarez]

Bueno colegas, lo devolví al trelevisor, los gastos de repuestos los estaba absorbiendo y me estaba llevando demasiado tiempo cosa no muy rentable. Muchas gracias a todos los colegas que pusieron lo mejor de ellos para encontrar una solución a este tema.
Doy por cerrado el tema. Gracias a todos. :G
