Colega deberas cambiar tambien el Q2002, recordemos que dichos transistores centran el OSD tanto horizontalmente como verticalmente.

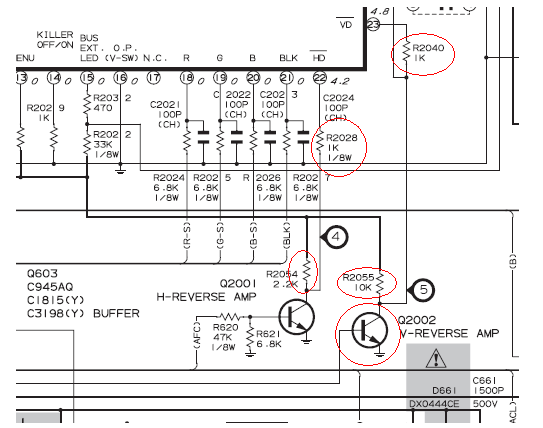

En la imagen te marque con un circulo rojo lo que tenes que cambiar o verificar. Saludos.
Sharp 13LM100 Sin OSD
-
Martin_tec
- Moderador
- Mensajes: 624
- Registrado: Sab Abr 24, 2010 4:23 pm
- Ubicación: Corrientes Capital
Re: Sharp 13LM100 Sin OSD
- Adjuntos
-
- Seccion sospechosa.
- 13LM100 - Seccion a verificar o reemplazar.PNG (35 KiB) Visto 2126 veces
-
- 13LM100_5.pdf
- Diagrama. (CHASSIS LAYOUT)
- (98.33 KiB) Descargado 253 veces
-
Fernando Giachero
- Fundador
- Mensajes: 5364
- Registrado: Vie Oct 30, 2009 10:59 am
- Ubicación: Córdoba (Argentina)
- Contactar:
Re: Sharp 13LM100 Sin OSD
Agrego el manual de servicio completo:
Sharp 13LM100 Manual servicio
Sharp 13LM100 Manual servicio
-
Francisco Espinoza
- Experto
- Mensajes: 1566
- Registrado: Dom Mar 07, 2010 3:54 pm
- Ubicación: Trujillo - Venezuela
Re: Sharp 13LM100 Sin OSD
Es vital que el Micro a su entrada reciba las señales de la etapa vertical y horizontal, también que este le envíe a la Jungla, las señales de Data y Clock. Igualmente que el Micro le envíe a la Jungla las señales R,G,B y Blank.
Por lo general, los culpables resultan ser alguno de sus periféricos y en última instancia sospechar del Micro.
Por lo general, los culpables resultan ser alguno de sus periféricos y en última instancia sospechar del Micro.-
Oña
- Técnico Calificado
- Mensajes: 496
- Registrado: Vie Oct 30, 2009 5:35 pm
- Ubicación: Bs As. ARGENTINA
Re: Sharp 13LM100 Sin OSD
Hola amigo bienvenido a nuestro foro si tienes osciloscopio fijate si al pin 30 del micro le llega el pulso vertical, si no es así es posible que el TA8403K este averiado y te anule el OSD
