LG RP 29FD60 chasis MC-049A sin video

[porompo]

Saludos a todos y feliz navidad, tengo en el taller un LG modelo RP-29FD60 chasis MC-049A el cual llego con muchas fallas de soldaduras especialmente por el área del vertical y presenta el problema de que enciende con sonido como de parlante roto (hay uno que esta abierto) ,pero al rato normaliza el sonido y aparece sin imagen, al subirle un poco el screen se ven colores muy difuminados como si fuera un código de barras de color pero muy borroso hace poco repare uno con la misma imagen y al cambiar el integrado del vertical se arreglo, pero en este caso no. Si lo enciendo sin el integrado vertical la linea que normalmente sale de derecha a izquierda está, pero no llega completamente a los lados, queda como por el medio. Revise todos los voltajes y están bien incluyendo los del integrado (1.8,3.3 5) solicito una guía para encontrar el daño. Subo el diagrama para agilizar.
De antemano gracias.




Titulo editado

[porompo]

[javierdiaz043]

como para ir orientándonos,podrías medir la tensión entre los extremos de la bobina del yugo vertical
dicha tensión debe ser 0v (milivolts mas, milivots menos) en continua o, directa
si tienes voltage elevado,tienes problemas en la etapa de salida vertical
revisa las alimentaciones de dicha etapa con la placa TRC desconectada para mayor seguridad

[porompo]

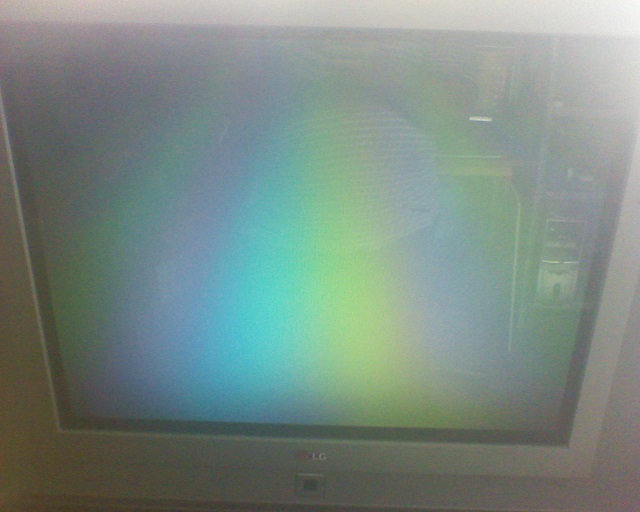

gracias por responer y perdone mi retraso ,estuve fuera unos dias ya retomo el caso los voltajes de alimentacion del verttical estan bien el +14 y -14 le envio una foto para que vea como se ve

[Dito]

Sigues teniendo el problema en el vertical.
Ocurre que el haz se fue tan abajo que solo vez el relumbre del mismo.
Revisa bien el vertical que allí está el problema.
Muy probable tienes en corto el IC vertical a pesar de haberlo puesto nuevo.
Revisa bien si al soldar no puentaste alguna pista.

[porompo]

saludos y gracias por responder, hoy lastimosamente encendi el tele para tomar mediciones e hizo un sonido raro en la pantalla la cual se le desprendio el cañon con el yugo, yo pienso que ya no se reparara por el costo ,no entiendo lo que sucedio pero todos los voltajes estaban bien inclusive las pistas y soldaduras

[Augusto]

saludos y gracias por responder, hoy lastimosamente encendi el tele para tomar mediciones e hizo un sonido raro en la pantalla la cual se le desprendio el cañon con el yugo, yo pienso que ya no se reparara por el costo ,no entiendo lo que sucedio pero todos los voltajes estaban bien inclusive las pistas y soldaduras

Que quede como triste experiencia para el colega,pero un llamdo de atención para el resto de los técnicos.
Es una falla en el vertical de los TV que tienen fuente partida para alimentar al CI de salida. Ocurre que el haz de electrones del TRC (esta palabra no es muy técnicas,pero entendible) pega un latigazo,por acción de la corriente de deflexión sobre una sola de la bobinas del yugo, y corta el vidrio del cañon del tubo.

[Dito]

Sigues teniendo el problema en el vertical.
Ocurre que el haz se fue tan abajo que solo vez el relumbre del mismo.
Revisa bien el vertical que allí está el problema.
Muy probable tienes en corto el IC vertical a pesar de haberlo puesto nuevo.
Revisa bien si al soldar no puenteaste alguna pista.

Tal cual dice Augusto. Hay que tener muchísimo cuidado con los verticales... El haz incide directamente el en vidrio del cuello del TRC y ocasiona que el mismo se parta y entonces cae el cañon con yugo incluido

Ver el siguiente tema: viewtopic.php?f=78&t=11702
